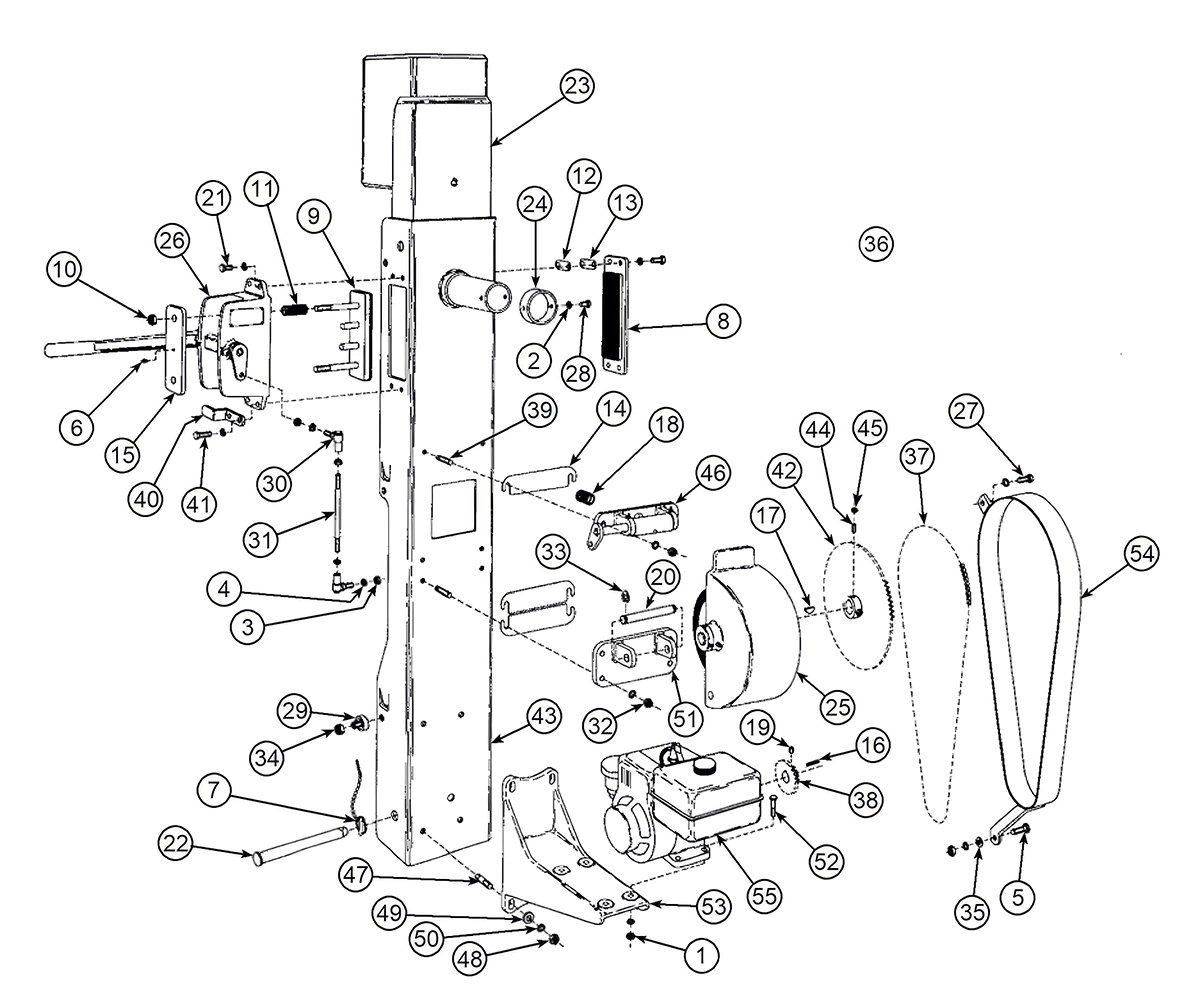

Model TD1 (SN 1001+) - General Arrangement
Assembly:
Select plus (+) to zoom in, minus (-) to zoom out, or full-screen button (four outward-pointing arrows) to enlarge the image to full screen.
Prices are shown in USD
| Part | Price | Quantity | |
|---|---|---|---|
|
Nut (5/16"-18)
573
|
$0.31 | ||
|
Lock Washer (5/16")
847
|
$0.07 | ||
|
Nut (3/8")
975
|
$0.35 | ||
|
Lock Washer (3/8")
976
|
$1.36 | ||
|
Bolt (3/8"-16 x 1.25", Gr.5)
1180
|
$0.63 | ||
|
Grease Fitting
1516
|
$0.67 | ||
|
Klik Pin (1/4" with Chain)
1601
|
$1.29 | ||
|
Brake Block (Left Side, Stationary)
2007
|
No Longer Available | ||
|
Brake Control Block (Right Side, Movable)
2008
|
No Longer Available | ||
|
Nut (1/2")
2010
|
No Longer Available | ||
|
Spring
2011
|
$37.00 | ||
|
Shim (1/16")
2014
|
$5.48 | ||
|
Shim (1/64")
2015
|
$11.85 | ||
|
Shim
2016
|
$3.92 | ||
|
Release Plate
Includes 1516
2032
|
No Longer Available | ||
|
Key (Square 3/16" x 1")
2034
|
No Longer Available | ||
|
Woodruff Key
2036
|
No Longer Available | ||
|
Spring (Friction Wheel Release)
2037
|
No Longer Available | ||
|
Set Screw (1/4"-20 x .375)
2039
|
$0.31 | ||
|
Hinge Pin
2049
|
$39.00 | ||
|
Cap Screw (3/8"-16 x .75")
2064
|
$0.22 | ||
|
Transport Pin
2071
|
No Longer Available | ||
|
Drive Channel
2092
|
No Longer Available | ||
|
Trunnion Sleeve
2097
|
No Longer Available | ||
|
Friction Drive Group
2105
|
No Longer Available | ||
|
Control Housing Group
2106
|
No Longer Available | ||
|
Cap Screw (3/8"-16 x .625")
2108
|
No Longer Available | ||
|
Bolt (5/16"-24 x .625")
2110
|
No Longer Available | ||
|
Bearing Assembly
2156
|
No Longer Available | ||
|
Ball Joint
2157
|
$21.50 | ||
|
Control Rod
2163
|
No Longer Available | ||
|
Nut (3/8")
2168
|
$0.13 | ||
|
Retaining Ring
2172
|
$0.40 | ||
|
Nut (5/8")
2176
|
$0.74 | ||
|
Flat Washer (3/8")
2178
|
$0.13 | ||
|
Trailer Arrangement
Not Pictured
2180
|
No Longer Available | ||
|
Drive Chain
Includes detachable link
2183
|
No Longer Available | ||
|
Drive Sprocket
2184
|
No Longer Available | ||
|
Stud (3/8"-16 x 1.75")
2301
|
No Longer Available | ||
|
Stop - Control Handle
2411
|
No Longer Available | ||
|
Cap Screw (3/8"-16 x 1.125", Gr. 5)
2412
|
No Longer Available | ||
|
Driven Sprocket
2418
|
$157.00 | ||
|
Guide Channel
2443
|
No Longer Available | ||
|
Set Screw (5/16"-18 x .75")
2455
|
No Longer Available | ||
|
Nut (5/16"-18)
2456
|
$0.10 | ||
|
Cradle Cam Group
2486
|
$339.00 | ||
|
Stud (7/16"-14 x 1.625")
2487
|
$2.58 | ||
|
Nut (7/16"-14)
2488
|
No Longer Available | ||
|
Flat Washer (7/16")
2489
|
$0.16 | ||
|
Lockwasher (7/16")
2490
|
No Longer Available | ||
|
Cradle Hinge Assembly
2493
|
$120.00 | ||
|
Bolt (5/16"-18)
2556
|
No Longer Available | ||
|
Engine Platform
2773
|
No Longer Available | ||
|
Chain Guard
2789
|
No Longer Available | ||
|
Engine (Deco)
2924
|
No Longer Available |
